Параболическая антенна Vika-24F MIMO предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:
- 4G (LTE1800, LTE2600)
- 3G (UMTS 2100)
- 2G (GSM1800)
- WI-FI (IEEE 802.11b, g, n)
и в других системах диапазона 1700-2700 МГц. Vika-24F MIMO отличается от Vika-24 MIMO входным сопротивлением (75 Ом) и типом разъемов (F-female) и возможностью использования бюджетного ТВ-кабеля.

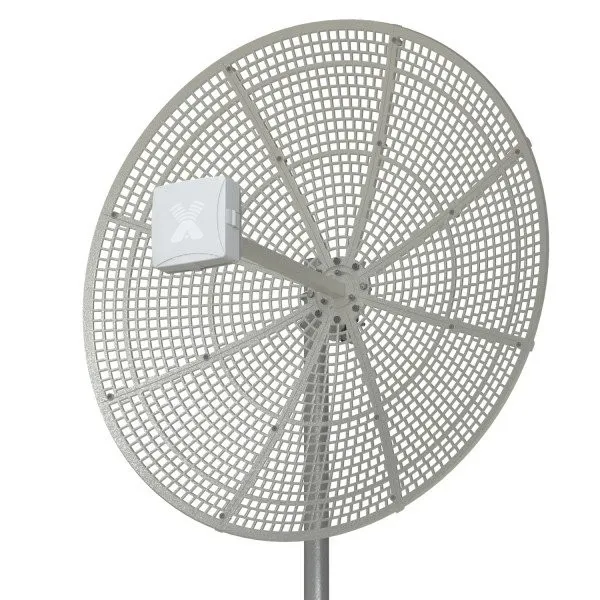

Vika-24F MIMO является узконаправленной антенной и идеально подходят для использования в системах усиления сотовой связи и беспроводного интернета. Тип антенны – прямофокусная зеркальная антенна. Для уменьшения "парусности" рефлектор выполнен в виде ячеистой структуры, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор имеет форму окружности и обеспечивает осесимметричность диаграммы направленности, идентичность диаграмм направленности, коэффициента усиления по обоим входам антенны.
Для удобства транспортировки до места установки, антенна имеет разборную конструкцию: зеркало собирается из восьми сегментов. Для увеличения жесткости, точности исполнения, легкости, корозостойкости все сегменты изготовлены из алюминия, методом литья под давлением.
В конструкции облучателя антенны использованы решения хорошо зарекомендовавшие себя в популярном облучателе UMO-3 MIMO, благодаря чему, после установки облучателя в фокус зеркала, не требуется подстройка фокусного расстояния в зависимости от частоты работы оператора, так как фазовый центр облучателя практически един для всего рабочего диапазона частот антенны! Излучающие элементы укрыты в пластиковый корпус. Крепление облучателя позволяет изменять угол наклона поляризации, не снимая антенну с мачты! На месте! Не вращая зеркало!
Узел крепления антенны имеет защитное гальваническое покрытие, детали из алюминия (сегменты и держатель облучателя) покрыты порошковой краской.
Достоинства антенны Vika-24F MIMO:
- Высокий коэффициент усиления в широкой полосе частот
- Низкая парусность благодаря ячеистой структуре рефлектора
- Разборная конструкция антенны и как следствие - малые размеры при транспортировке, возможность отправки по почте
- Не требуется подстройка фокусного расстояния при установке антенны, при смене оператора, при смене частот (стандарта) оператора
- Предусмотрена возможность регулировки угла наклона поляризации, возможность получения дополнительного выигрыша в самых тяжелых условиях приема
- Наличие внутри облучателя двух излучающих систем с ортогональной поляризацией позволяет модему работать в режиме MIMO 2x2 или использовать возможности технологии Diversity.
- Возможность использования бюджетных: ТВ кабеля и F-разъёмов
- Активные излучатели антенны укрыты в пластиковый корпус
- Защитные покрытия на всех металлических деталях
- Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что позволяет защищать вход модема от статического электричества
- Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрены: регулировка угла наклона (+/-15 градусов), изменение азимута (поворот с креплением вокруг вертикальной трубы)
Комплект поставки:
- Антенна Vika-24F MIMO в разобранном виде
- Узел крепления на мачту
- Инструкция по установке
- Упаковка (картон+полиэтилен)
